產品優勢
●完全隔離型逆變技術，輸出無噪音正弦交流電壓
●逆變單元采用先進的SPWM技術，波形純凈
●獨有的動態電流環控制技術確保逆變器可靠運行
●過負載能力強，能承受計算機滿負載開機
●大功率旁路開關，過載或電池電壓異常時可由旁路供電
●具有輸入過、欠壓，輸出過、欠壓等全面保護功能
●逆變器前面板有液晶觸摸屏顯示方式，狀態一目了然
●從安全性出發，最大可能的采用隔離技術，保證系統正常運行，如交流電壓電流采樣全都內置傳感器隔離，所有電流采樣都使用霍爾傳感器隔離輸入等等；
●從安裝角度出發，產品設計時力求簡潔明了，便于用戶安裝
●檢測功能：系統包括交流電壓、交流電流、直流電壓、直流電流、電池巡檢可以精確地監測逆變系統各項運行參數。
●控制功能：包括對電池過欠壓智能管理（如：過壓關機以保護逆變模塊，欠壓關機以保護電池過放）
●人機界面：大屏幕液晶顯示器，觸摸屏點觸式操作，全部中文（英文）顯示，操作簡便；
●告警功能：當逆變系統出現異常時，立即產生聲光告警、啟動故障繼電器并通過RS485傳送到后臺，便于機房無人值守的科學化管理；
●設置功能：可靈活對系統進行配置（如三相或單相系統，電池巡檢功能等）、設定各參數上下報警限及保護關斷限、設定電流傳感器變比、對故障輸出節點進行配置；
●采用MODBS/CDT通信協議，提供RS485通信接口，方便與自動化系統對接，實現對逆變系統“4遙”功能，從而達到無人值守的自動化管理的目的；操作權限管理方式，系統設有出廠密碼、和超級密碼，非授權人員只能做一些簡單的查詢操作，確保系統安全可靠運行。

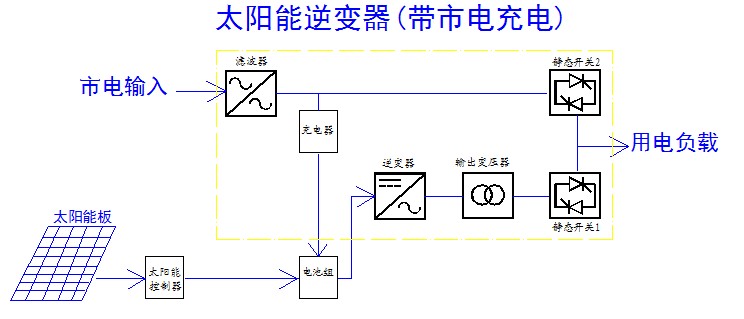

產品原理
(可增加市電輔助充電功能)
工作狀態說明：
1、交流輸入和直流輸入都正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過靜態開關1向負載提供電源（即直流逆變供電）；
2、當交流輸入異常，電池輸入正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過靜態開關1向負載提供電源（即直流逆變供電）；
3、當交流輸入正常，直流輸入異常時，由交流輸入通過靜態開關2向負載提供電源（即交流供電）；
產品參數
型 號 | 20KW-200KW | ||
直流輸入 | 額定電壓 | DC96V DC110V DC192V DC220V DC384V DC480VDC600V | |
電池?cái)?shù)量 | 根據電壓 | ||
電池類型 | 免維護鉛酸蓄電池 | ||
交流輸入 | 相 數 | 單/三相 | |
頻 率 | 50Hz ± 5％ | ||
電壓范圍 | 220VAC/380VAC ± 20％ | ||
逆變輸出 | 額定功率 | 1-150KW | |
額定電壓 | 220VAC/380VAC | ||
電壓精度 | 220VAC/380VAC ± 3％ | ||
頻 率 | 50Hz ± 1％ | ||
波形失真率 | ≤ 5％（線性負載） | ||
動態響應 | 5%（0%~100%負載） | ||
峰值系數（CF） | 2:1 | ||
功率因數 | 0.8 | ||
逆變效率 | ≥87% | ||
報 警 | 觸摸屏文字報警 | ||
轉換時間 | ≤5ms | ||
噪音 | ≤55db | ||
絕緣強度 | 1500 VAC， 1min （輸入和輸出） | ||
冷卻方式 | 風扇強制風冷 | ||
產品尺寸 | 20KW-200KW | 620寬*380深*770高 (mm) 800寬*800深*1860高 | |
|
